光学治疗仪设计
OPTICAL THERAPEUTIC INSTRUMENT
光学治疗仪
产品定义 / 工业设计 / 样机制作
2018

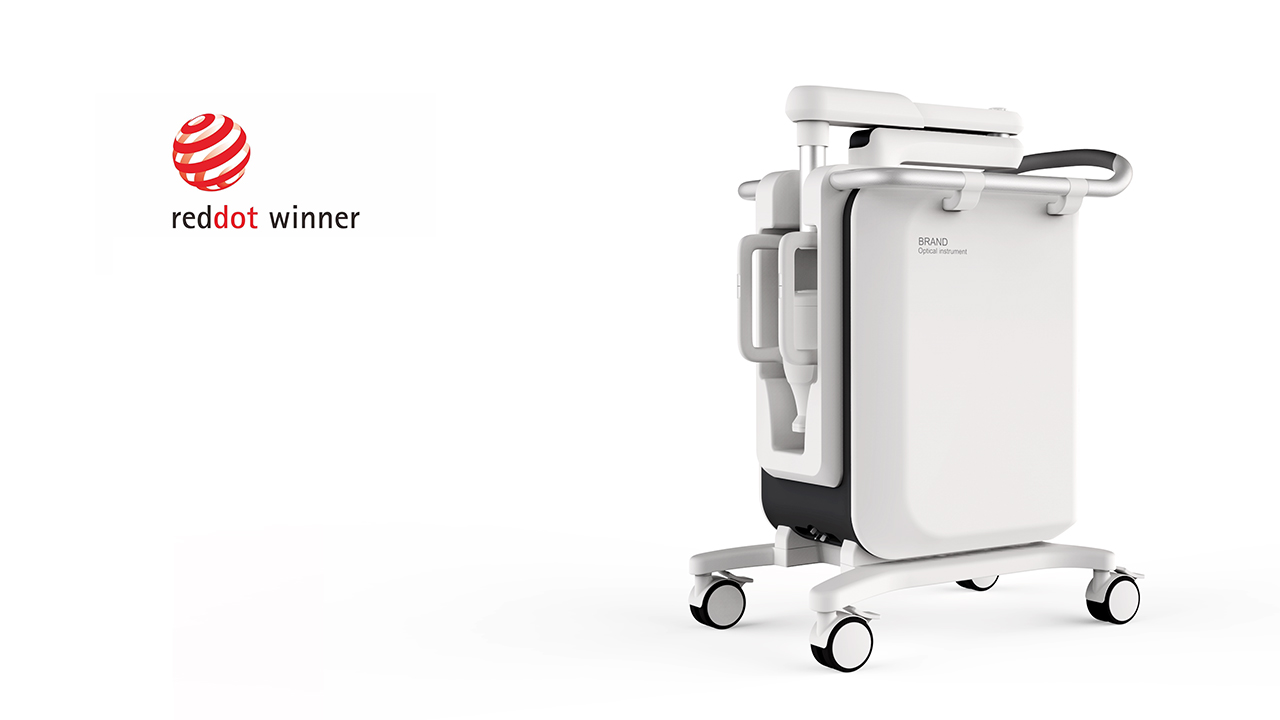

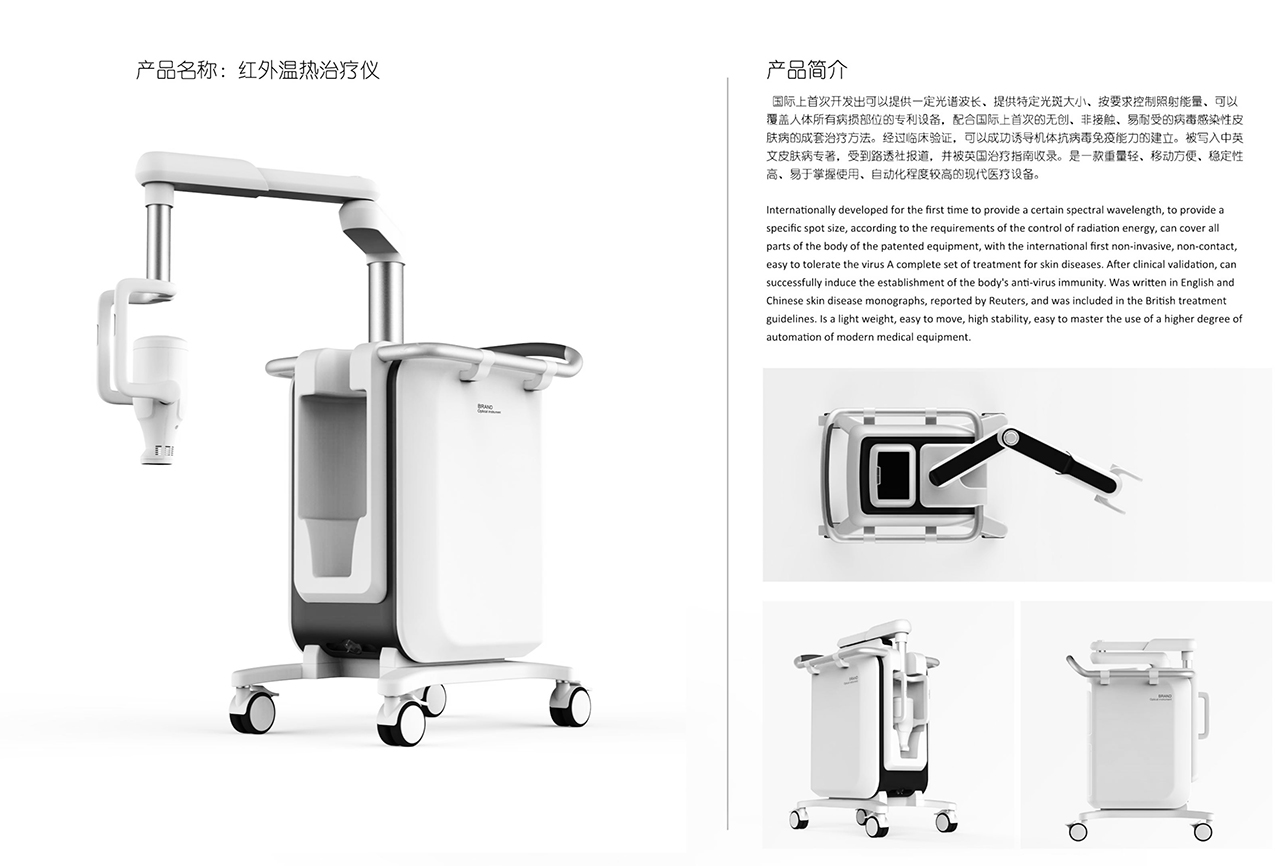

这款可控波红外线治疗仪将饱满的弧线与富有节奏感的折线相结合圆弧和柔和的质感体现了对人的关爱折线与金属体现科技元素，金属烤漆增加厚重感，融合层次感设计更体现品质。这款治疗仪也荣获了2019年德国红点奖。

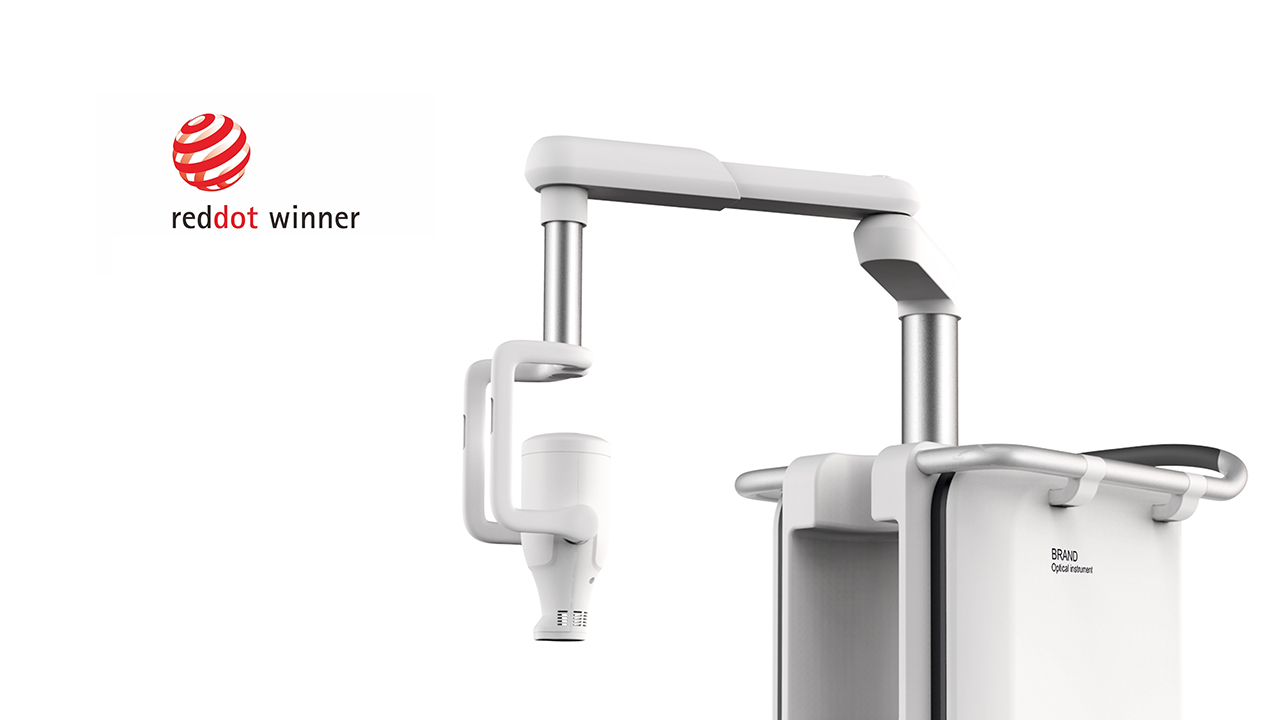

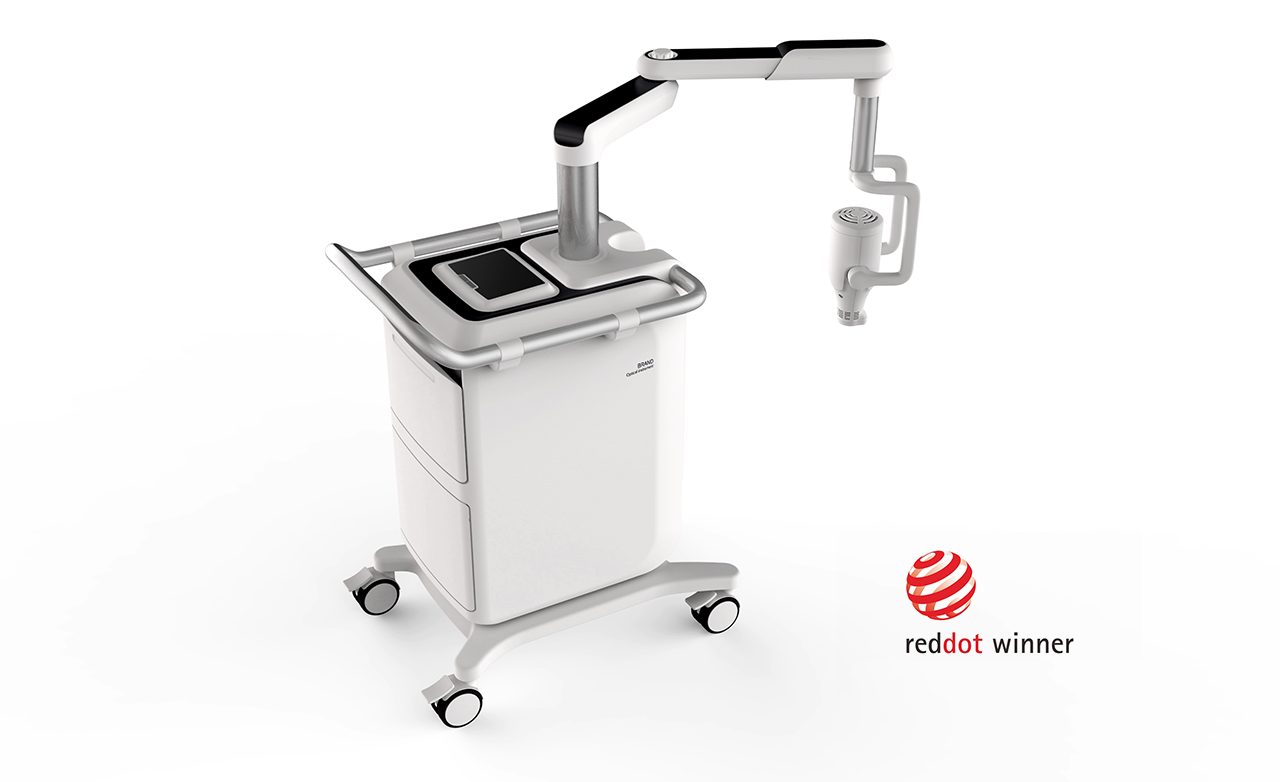

治疗仪灯头通过液压轴升降调节垂直高度，可适用于病人坐卧等不同使用情景；两段折叠式伸缩臂，通过旋转轴和滑轨调节灯头与病人间的前后距离，实现可照射范围广、节省支撑臂占用空间、操控灵活多个目标；医疗照射灯头通过手柄按键操控，实现液压轴升降与支撑臂伸缩，集成化程度高，同时手柄旋转轴设置多个自由度，可以方便指向身体任何部位。

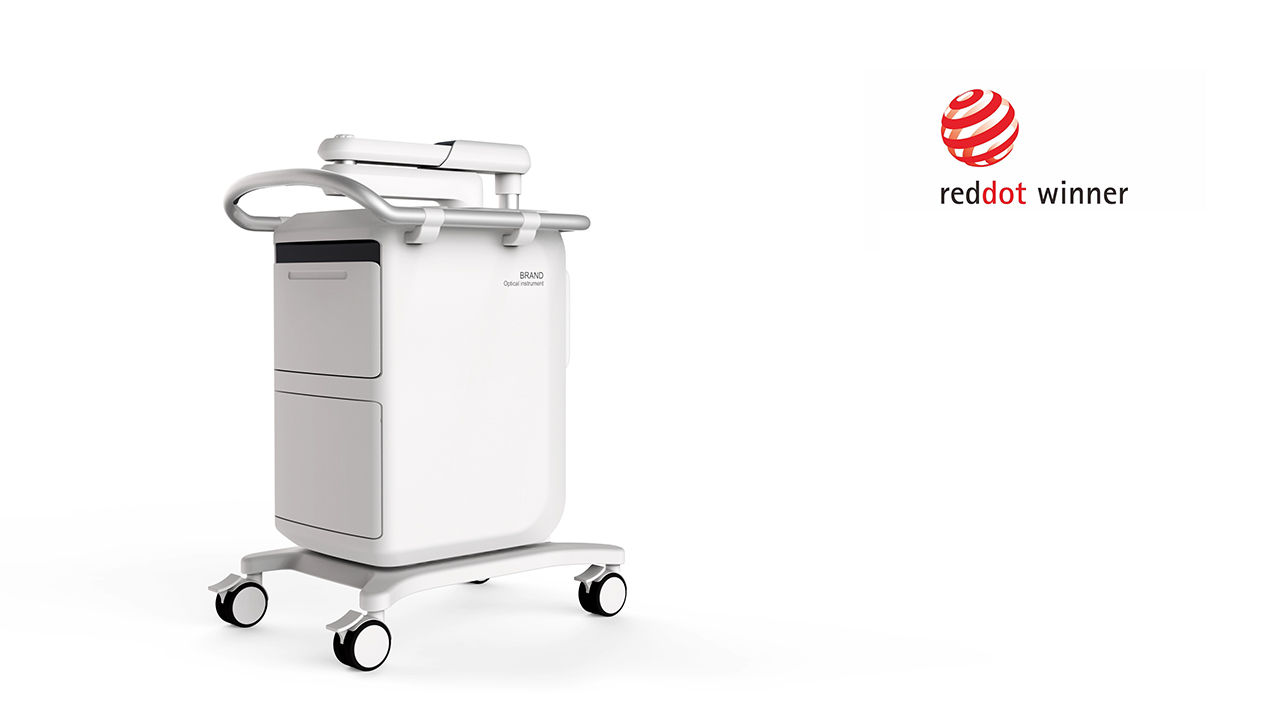

车身采用环绕型手柄设计，方便医护人员在不同使用场景多个角度移动推车位置。车身后盖上方设有储藏抽屉，方便医护人员放置药品，医疗器械，病例等医疗物品，车身后盖下部为快拆门设计方便治疗仪的维护工作。
医疗仪通过灯头照射孔配备有摄像头实时拍照，配合车身顶部触控屏提供电子化治疗参数设置，以及患者信息治疗信息记录，同时灯头照射孔集成红外测距与温度监测功能有力的保障了患者使用过程中的安全性。是一款重量轻、移动方便、稳定性高、易于掌握使用、自动化程度较高的现代医疗设备。

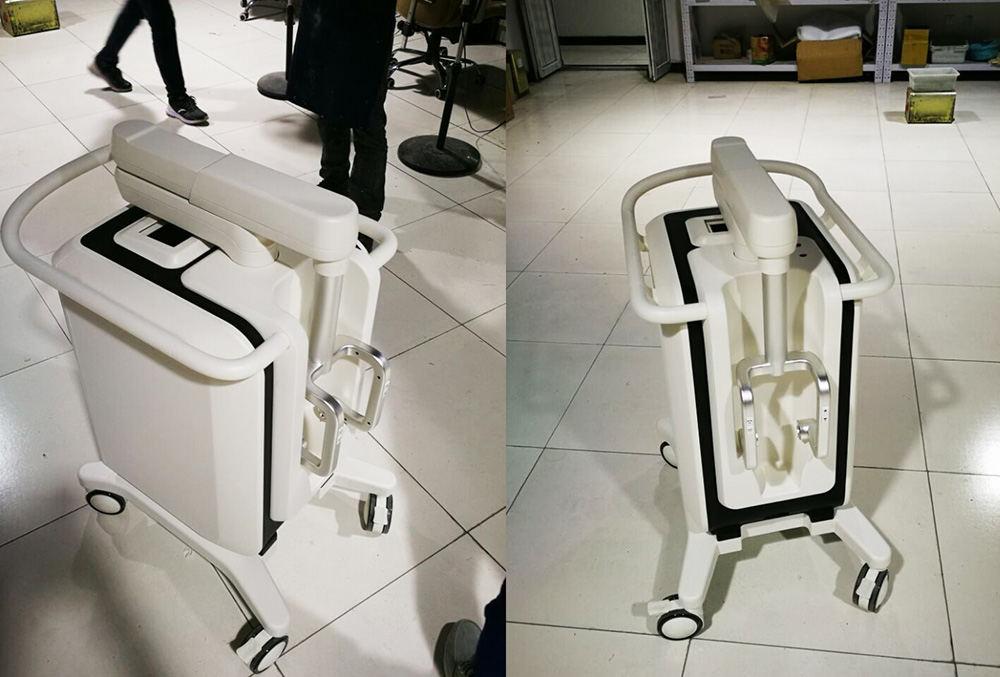

样机测试：

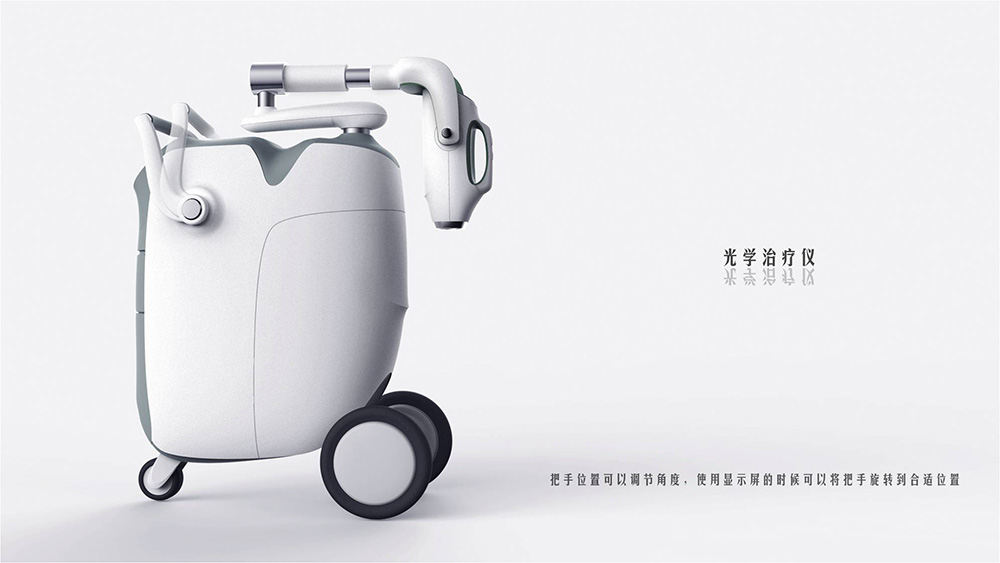

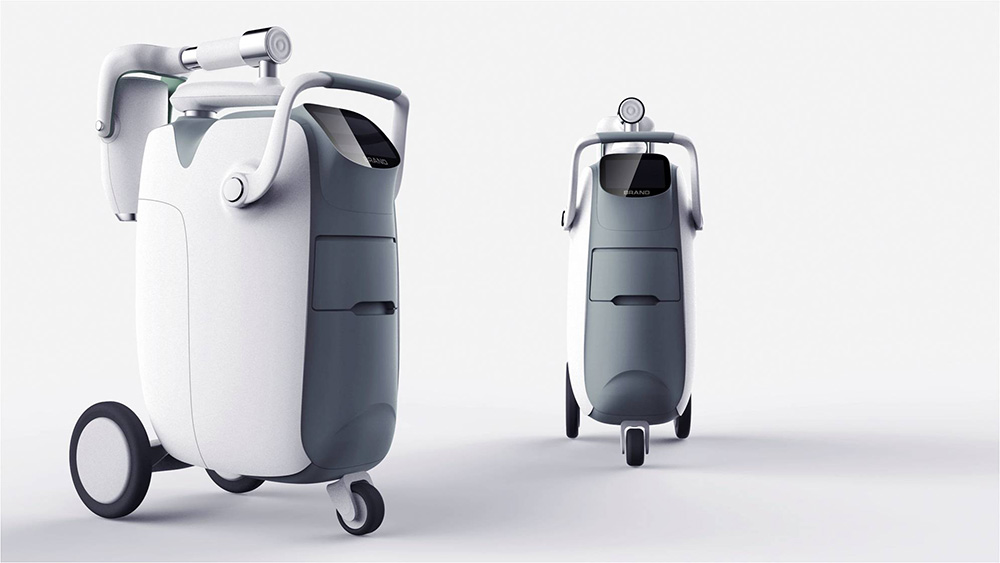

其它设计方案：
